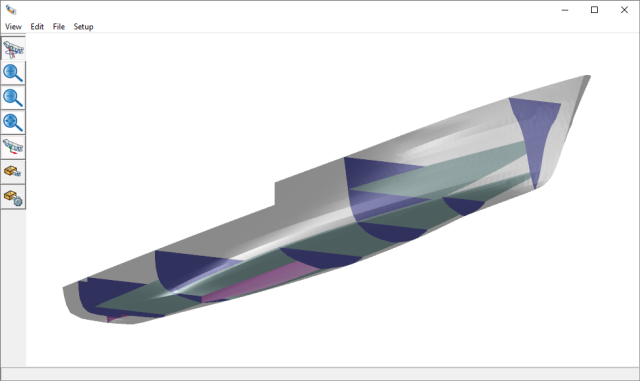

Gerenderd aanzicht met vlakkenmodel van romp.

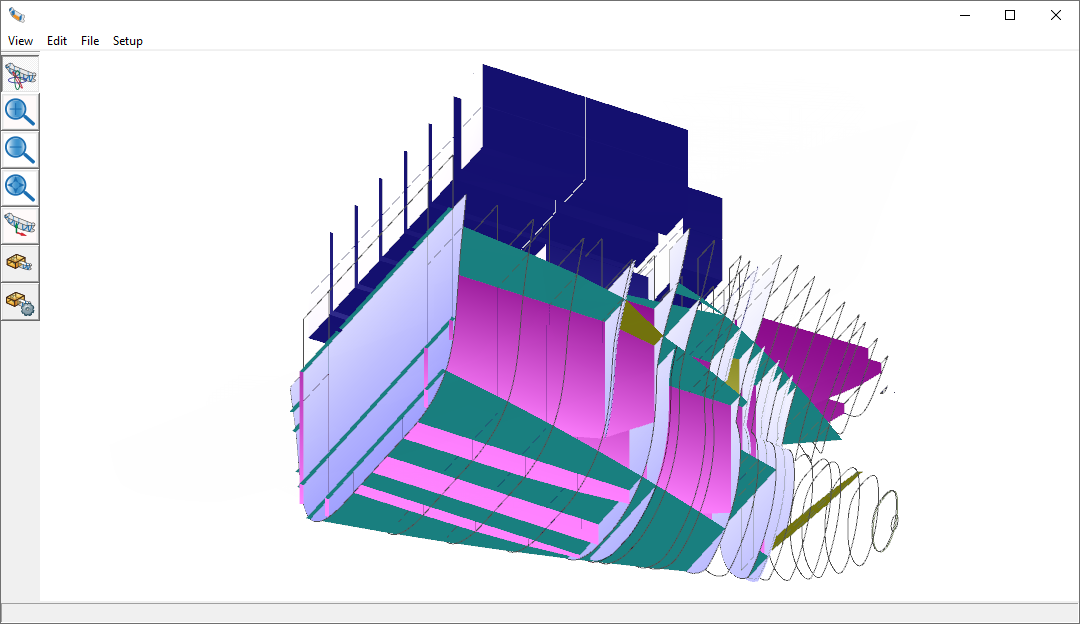

Gerenderd aanzicht met spantenmodel van romp, incl. containerslots.

Met deze optie kan men een driedimensionaal gerenderd aanzicht produceren, als in bovenstaande figuur. In grote lijnen is deze identiek aan het 3D-aanzicht in de GUI, en vanzelfsprekend zijn deze functies van toepassing, die besproken worden in Bediening in de 3D aanzichten. Een verschilletje is wel dat in de GUI de functies moeten worden aangeroepen via een popupbox, die met de rechtermuisknop wordt geactiveerd, terwijl hier de functies in de bovenbalk staan, zodat ze wat toegankelijker zijn. Bij het tekenen van zo'n gerenderd aanzicht moet men twee zaken in het oog houden:

Ook als het tekenen van de rompspantlijnen uit staat, kunnen er soms toch zulke dingen getekend worden. Maar dat zijn dan de compartimentspantlijnen, te herkennen aan de compartimentskleur.
Het tekenen van romplijnen en/of -vlakken kan natuurlijk alleen maar als zo'n model daadwerkelijk aanwezig is, en als het geactiveerd is in module Config, zie Berekeningswijzen en uitvoervoorkeuren.
