Hier verschijnt de Grafische gebruikersinterface (GUI) die kan worden beschouwd als het centrale bedieningsvenster van Loading, en waarvan in onderstaande figuur een voorbeeld opgenomen is. Deze GUI is niet onontbeerlijk, zonder deze kunt u met alle andere functies en menuopties ook heel goed met Loading werken, maar hij is wel heel erg handig en overzichtelijk. Aangezien deze GUI vrijwel overeenkomt met het hoofdscherm van de aan PIAS gerelateerde LOCOPIAS beladingscomputer, zijn de overeenkomstige onderdelen van de LOCOPIAS handleiding ingeplakt in deze Loading GUI sectie. Het kan (dus) zijn dat hier en daar opeens LOCOPIAS genoemd wordt, maar omdat de besproken functies identiek zijn aan die van PIAS maakt dat niet uit. Dat geldt trouwens ook voor de beladingsgereedschappen zoals die besproken worden in Beladingshulpmiddelen.

Hoofdvensterindeling

Hieronder staat een typisch voorbeeld van de opmaak van het hoofdvenster met een uitleg van de gelabelde onderdelen direct daaronder.

Indeling van het hoofdvenster.

1 Menubalk: Basisfunctionaliteiten zijn toegankelijk via de menubalk, zie Menubalk.
2 Moduletoetsen: Deze toetsen op de werkbalk bieden snelle toegang tot het hoofdvenster en de beschikbare laadmodules voor het laden van specifieke soorten lading.
3 Hoofdvenstertoetsen: Met deze toetsen kunt u Toestanden, Instellingen, Uitvoer, Controle en 2D/3D-weergave bewerken.
4 Zijaanzicht: Toont de werkelijke windcontour, diepgangen, werkelijke waterlijn, zichtlijn en kruiplijn.
5 Dwarsdoorsnede: Toont hellingshoek en aanvangsstabiliteit (G'M).
6 Verificatievensters: Deze vensters geven aan of er voldaan is aan de criteria voor de huidige beladingstoestand. Klik op een venster voor gedetailleerde informatie.
7 Overzicht gewichtsgroepen: Een overzicht van het totale gewicht per gewichtsgroep.
8 Instellingenvenster: Toont huidige instellingen. Dubbelklik op een instelling om deze te wijzigen, of ga naar de [Instellingen] dialoogvenster door te klikken op de toets [Instellingen].
9 GZ-kromme: Toont de GZ-kromme van de specifieke toestand.
10 Keuzelijstvenster: Toont de geselecteerde beladingstoestand en u kunt een andere toestand selecteren.
11 Intact stabiliteitsdiagram: Geeft aan of het schip voldoet aan de intacte stabiliteitscriteria en in welke mate. Hoewel de waarden voor de werkelijke VCG' en toelaatbare VCG' door LOCOPIAS worden berekend op een correcte en door klassebureaus doorgaans aanvaarde manier, zijn deze waarden niet gecontroleerd door Lloyds Register en mogen ze daarom alleen als leidraad worden gebruikt!

N.B. Afhankelijk van uw installatie is het mogelijk dat sommige van deze onderdelen niet beschikbaar zijn.

Menubalk

De menubalk bovenaan het hoofdvenster (item 1) geeft toegang tot de volgende functies:

[Setup]→[Print Options]: Selecteer uitvoerapparaat. Naast preview/clipboard, worden de standaard systeemprinters vermeld en kunnen ze hier geselecteerd worden.

[Wijzigen]→[Wijzigen gewichtsgroepen]

Gewichtsposten kunnen worden gegroepeerd in zogenaamde gewichtsgroepen, waarbij een gewichtsgroep een categorie van een bepaalde inhoud is, zoals ‘dieselolie’ of ‘drinkwater’. De gewichtsgroepen worden vanaf deze plek in het programma beheerd. De gebruiker kan zelf gewichtsgroepen toevoegen, wijzigen en verwijderen. Bij het verwijderen van een groep wordt er gecontroleerd of er nog gewichtsposten zijn van die groep, en als dat zo is, dan krijgt men daar een melding van en kan de groep beter niet verwijderd worden. Er zijn een aantal standaard gewichtsgroepen die vast in het programma zitten en niet gewijzigd of verwijderd kunnen worden.

Instelbare eigenschappen van zo'n groep zijn:

De naam van de gewichtsgroep.
Het type arcering dat gebruikt wordt bij het arceren en inkleuren van de diverse compartimenten bij overzichtsschetsen.
De groepskleur, dat is de kleur die deze gewichtsgroep representeert, en die gebruikt wordt in tekeningen, en eventueel ook als achtergrondkleur in tekstschermen, namelijk als de laatste kolom van deze tabel op `ja' staat.
De letterkleur, die, als de laatste kolom op 'ja' staat, aangeeft wat de voorgrondkleur moet zijn in tekstuele overzichtsschermen van de teksten die horen bij deze gewichtsgroep.
In tabel waarmee aangegeven wordt of de gewichtsgroepkleur ook gebruikt moet worden in de tabellen met overzichten van compartimenten en gewichtsposten.
Print gesom. waarmee aangegeven wordt of in de uitvoer alleen het subtotaal afgedrukt moet worden. De berekening is wel op basis van alle gewichtsposten.

[Wijzigen]→[Wijzigen dwarsdoorsneden tankafbeeldingen]

Ga naar dit menu om dwarsdoorsneden en weergaven van de tanks toe te voegen of te wijzigen. Deze doorsneden en afbeeldingen worden automatisch toegevoegd aan de uitvoer van intacte stabiliteitsberekeningen.

[Wijzigen]→[Wijzigen dwarsdoorsneden stuwplan]

Ga naar dit menu om dwarsdoorsneden en weergaven van het stuwplan toe te voegen of te wijzigen.

[Weergave]→[3D-weergave]

Zie 2D/3D Beeld

[Opties]→[Selecteer stabiliteitscriteria]

Zie Check

[Opties]→[Gegevens exporteren via XML]

Exporteert de huidige beladingstoestand naar een XML-bestand dat gebruikt kan worden om gegevens uit te wisselen met software van derden.

[Opties]→[Omgevingsomstandigheden]

Geeft de mogelijkheid om aan de grond lopen te simuleren.

[Help]→[Help-lezer (F1)]

Opent deze help-lezer.

[Help]→[Handleiding]→[Scheepsspecifieke gegevens en testcondities]

Opent het boekje met de Scheepsspecifieke gegevens en testcondities.

[Help]→[Over LOCOPIAS]

Opent een venster met relevante gegevens met betrekking tot het LOCOPIAS programma en de licentievoorwaarden.

[Help]→[Niet gekocht]

Toont een voorbeeld van modules die niet gekocht zijn.

[Help]→[Activatiecode invoeren]

Geef hier een activatiecode voor achteraf aangeschafte modules. Op dit moment is dit alleen mogelijk voor de tankmeetsysteemmodule voor specifieke sytemen. Neem contact op met SARC voor meer informatie.

Algemene aanpak

In het algemeen kunt u de volgende stappen gebruiken om een beladingstoestand te definiëren en de vereiste berekeningen uit te voeren. Houd er rekening mee dat dit werkschema slechts één manier is om aan de slag te gaan, het is niet de enige manier om LOCOPIAS te gebruiken. Alle acties kunnen worden uitgevoerd in willekeurige volgorde en frequentie maar het is belangrijk te controleren of het schip aan de vereiste criteria voldoet nadat er een wijziging in de toestand is gemaakt. De functionaliteiten zullen in de rest van dit hoofdstuk verder worden uitgewerkt. Dit voorbeeld begint bij het hoofdvenster.

	Selecteer de [Condities] knop en maak een nieuwe conditie aan. Wanneer LOCOPIAS voor de eerste keer is geopend, toont het hoofdvenster een voorgeprogrammeerde voorbeeldconditie. Door een nieuwe conditie aan te maken, begint u met een voorgeprogrammeerde standaardconditie.
	Klik op de [Instellingen] knop en pas de instellingen aan volgens uw wensen. Door de instellingen aan te passen aan de huidige situatie voor het laden van uw lading, kan er nuttige feedback worden ontvangen tijdens de configuratie van de beladingstoestand. De instellingen zijn van toepassing op de huidige beladingstoestand.
	Ga naar de [Tanks] module om de inhoud van verbruiksartikelen te wijzigen, bijv. vers water, brandstofolie, smeerolie.
	In de [Gewichtenlijst], kunnen diverse benodigheden, bijv. bemanning, provisie en voorraden worden ingevoerd.
	Selecteer de juiste modules voor uw soort lading en definieer uw lading.
	Open de [Tanks] module weer. Wanneer alle lading is geladen, kan de scheepspositie worden geoptimaliseerd door toevoeging van waterballast.
	De [Check] knop geeft een snelle controle van de stabiliteit en sterkte op elk moment tijdens dit proces.
	Druk op [Uitvoer] om berekeningen uit te voeren en uitvoer aan te maken op het scherm of op papier.
	Druk op [2D/3D-beeld] om een driedimensionale weergave van uw schip te bekijken, indien beschikbaar.
	Druk op [Monitoring] of [Update Monitoring] om LOCOPIAS in een van de monitoring-functies te zetten, indien beschikbaar.

Condities

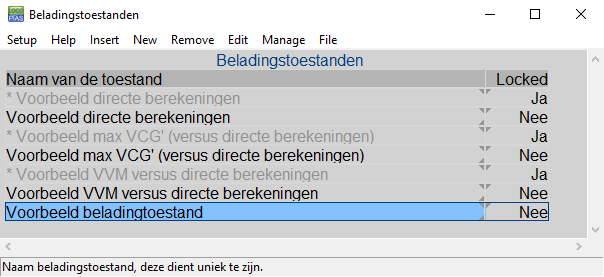

Door op de [Condities]-knop te drukken verschijnt het beladingstoestanden-menu, zoals getoond in de onderstaande afbeelding. In dit venster zijn de gedefinieerde beladingstoestanden weergegeven en kunnen ze beheerd worden. U kunt een nieuwe beladingstoestand aanmaken en u kunt bestaande toestanden verwijderen, hernoemen, kopiëren/plakken of exporteren. Om een beladingstoestand te wijzigen selecteert u een beladingstoestand, dubbelklikt erop of u drukt op de <enter>-toets. Het hoofdvenster zal nu deze beladingstoestand weergeven.

Selecteer een beladingstoestand, of maak er een aan.

Nieuwe beladingstoestand

Klik op [New].
Voer een nieuwe (unieke) naam in voor uw beladingstoestand.

De nieuwe beladingstoestand is een voorgeprogrammeerde standaardtoestand.

Verwijder beladingstoestand

Selecteer een beladingstoestand.
Klik op [Remove].

Hernoem beladingstoestand

Klik op een beladingstoestand en druk op de functietoets <F2>.
Voer een nieuwe (unieke) naam in.

Kopieer/plak een beladingstoestand

Klik op een beladingstoestand, en druk op de [Edit]→[Copy row].
Selecteer nu de beladingstoestand waarnaar u wilt kopiëren en klik op [Edit]→[Paste row].

Kopieer een beladingstoestand en plak deze over een andere beladingstoestand om een beladingstoestand aan te maken die dezelfde eigenschappen heeft. Indien een specifieke module is gekocht kunt u ervoor kiezen om de volledige beladingstoestand te plakken of alleen de lading die is gedefinieerd met de specifieke module. De nieuw geplakte beladingstoestand zal verschijnen op het hoofdvenster, zoals weergegeven in onderstaande afbeelding.

Kies de gegevens die gekopieerd moeten worden.

Importeren/exporteren van geselecteerde beladingstoestanden

Met Importeren/exporteren kunnen beladingstoestanden van de ene LOCOPIAS naar de andere worden getransporteerd voor hetzelfde schip en dezelfde versie.

Druk op de [File]→[Export] om de geselecteerde beladingstoestanden naar een bestand te schrijven.
Druk op de [File]→[Import] om een bestand met geëxporteerde beladingstoestanden te selecteren en deze in te lezen in de actieve versie van LOCOPIAS.

Instellingen

Zie Instellingen per beladingstoestand.

2D/3D Beeld

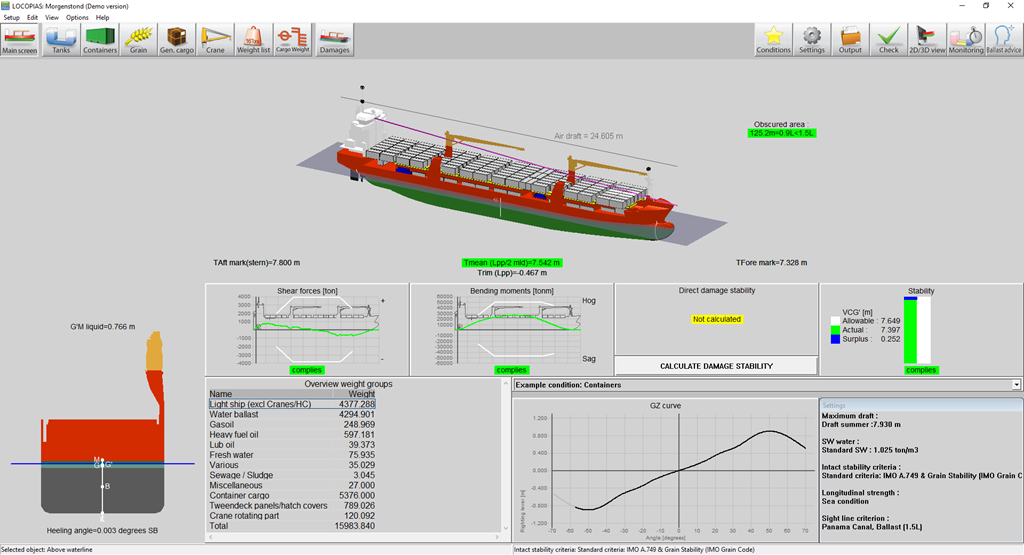

Deze knop is alleen beschikbaar als er een 3D-model van het schip beschikbaar is. Het schakelt tussen zijaanzicht en driedimensionaal beeld van de romp en lading. Door het menu [Beeld]→[3D Beeld] te kiezen is het mogelijk om materialen, kleuren, en lichteffecten van de 3D-weergave te bewerken. Het 3D-beeld kan worden opgeslagen in een bestand of kan worden verzonden naar een printer.

Hoofdvenster met 3D-beeld ingeschakeld.

Monitoring

Deze optie is alleen beschikbaar als hij gekocht is en er een verbinding met een tankmeetsysteem beschikbaar is. Na selectie van het icoon voor [Monitoring] zal er een instellingen popupvenster verschijnen, zoals hieronder weergegeven. Hier kunt u het tijdsinterval invoeren dat gebruikt wordt voor het uitlezen van de tankgegevens, berekenen van de intacte stabiliteit, langsscheepse sterkte en lekstabiliteit (welke beschikbaar is en geselecteerd) en bijwerken van alle gegevens in het hoofdscherm. Zolang de monitoringmodus actief is, is het niet mogelijk om beladingstoestanden te bewerken. Deze modus kan worden stopgezet door het icoon voor monitoring opnieuw te selecteren.

Instellingen voor monitoring.

Update Monitoring

Deze functie is alleen beschikbaar als bij LOCOPIAS 'direct monitoring' wordt geleverd. ‘Direct monitoring’ is een extra functie van LOCOPIAS die kan worden geconfigureerd om continu berekeningsresultaten naar andere software te sturen via een geschikte interface. Deze resultaten kunnen onder andere tankvullingen, gewichten, resultaten van (lek)stabiliteit, langsscheepse sterkte enz. omvatten.

Met deze functie kan de actuele beladingstoestand worden geëxporteerd om de beladingstoestand bij te werken die wordt gebruikt in een tweede instantie van LOCOPIAS die in de modus ‘direct monitoring’ draait. Die versie van LOCOPIAS leest de bijgewerkte beladingstoestand en berekent de benodigde resultaten opnieuw. De monitoring hoeft dus niet te worden onderbroken om veranderingen in lading, bunkers of andere gewichten aan boord of berekeningsinstellingen te definiëren.

Details over de configuratie van "direct monitoring" en de gebruikte interface worden beschreven in de scheeps-specifieke documentatie.

Instellingen voor monitoring.

Check

Klik op de [Check]-knop om te controleren of de beladingstoestand voldoet aan de (lek) stabiliteits- en sterkte-eisen. Na het klikken op de [Check]-knop opent een venster met diverse tabbladen: overzicht, stabiliteit, sterkte en lekstabiliteit, indien van toepassing. Naleving van de eis wordt aangegeven door de kleur van de stip (voldoet = groen, voldoet niet = rood). Indien het overzicht, bijvoorbeeld, een rode stip toont onder intacte stabiliteit, geeft het bijbehorende tabblad meer informatie over de reden waarom er niet wordt voldaan. Let op: wanneer het schip werkt onder meer dan één klassebureau, kan de verzameling van lekstabiliteitscriteria die van toepassing zijn op de beladingstoestand worden ingesteld via het onderdeel van de menubalk [Opties]→[Selecteer stabiliteitscriteria]. De intacte stabiliteitscriteria kunnen via Instellingen per beladingstoestand gewijzigd worden.

Controlevenster.

Wanneer u de verplichte schadegevallen (type-3) wilt berekenen selecteert u 'bereken alle standaard schadegevallen' en drukt u OK. Nu heeft het controlevenster een nieuw tabblad gegenereerd met de naam Lekstabiliteit. Hier kunt u controleren of de schadegevallen voldoen aan de criteria (voldoet = groen, voldoet niet = rood).

Controlevenster lekstabiliteitstabblad.

Uitvoer

U kunt ‘Output’ gebruiken om volledige berekeningen uit te voeren en een afdruk te maken Indien de geselecteerde printer ‘preview/clipboard’ is, zal de uitvoer op het scherm verschijnen.

Uitvoermenu.

De volgende uitvoermogelijkheden kunnen beschikbaar zijn in uw versie van LOCOPIAS:

Instellingen uitvoer

Selecteer welke gegevens afgedrukt moeten worden, zie: Instellingen uitvoer.

Intacte stabiliteit

Standaardformaatuitvoer van intacte stabiliteitsberekeningen met een algemene conclusie voor het voldoen aan de toepasselijke stabiliteitseisen.

Langsscheepse sterkte

Uitvoer van langsscheepse sterkteberekeningen met een algemene conclusie voor het voldoen aan de geselecteerde eisen voor toelaatbare buigende momenten en dwarskrachten.

Torsiemomenten

Uitvoer van torsiemomentenberekeningen met een algemene conclusie voor het voldoen aan gedefinieerde maximaal toelaatbare torsiemomenten.

Lekstabiliteit, voorgeschreven schadegevallen (type 3)

Volledige uitvoer van lekstabiliteitsberekeningen van de voorgeschreven schadegevallen met een algemene conclusie voor het voldoen aan de toepasselijke stabiliteitseisen.

lekstabiliteit, voorgeschreven schadegevallen (type-3), samenvatting

Uitvoer van lekstabiliteitsconclusies van de voorgeschreven schadegevallen.

Lekstabiliteit, geselecteerde schadegevallen

Volledige uitvoer van lekstabiliteitsberekeningen van de geselecteerde schadegevallen met een algemene conclusie voor het voldoen aan de toepasselijke stabiliteitseisen.

Lekstabiliteit, geselecteerde schadegevallen, samenvatting

Uitvoer van lekstabiliteitsconclusies van de geselecteerde schadegevallen.

Uitgebreide uitvoer (Klasserapport)

Uitvoer van het standaardformaat van alle beschikbare berekeningen (inclusief de standaard schadegevallen, indien van toepassing) met een gemeenschappelijke conclusie die in overeenstemming is met de eisen.

Korte uitvoer

Een samenvatting van de beladingstoestand en een conclusie.

Sounding tabel

Uitvoer voor alle meetinstrumenten, voor elke tank, in de beladingstoestand.

Lading/ullage rapport

Een overzicht van alle lading aan boord, inclusief hun gewicht, het temperatuureffect, de sounding en enz.. In deze lijst worden alleen tanks opgenomen waarvan ‘Voeg deze tank toe aan het ullagerapport’ aan is gezet.

Stuwplan

Het stuwplan kan op het scherm worden weergegeven of op papier worden afgedrukt. Alle ladingen van alle beschikbare modules, behalve graan en bulklading, worden afgedrukt.

Instellingen uitvoer

In 'Instellingen uitvoer' kun je selecteren welke gegevens worden afgedrukt in de volledige uitvoer. De uitvoerinstellingen kunnen worden gemaakt voor ‘intacte stabiliteit', 'sterkte' en/of 'lekstabiliteit', afhankelijk van wat van toepassing is voor het type vaartuig. Voor een volledig rapport, waarin alle toepasselijke criteria worden getoetst, moeten alle uitvoeropties worden geselecteerd, behalve de 'voorpagina' in intacte stabiliteit. Voorpagina stelt de gebruiker in staat om extra gegevens af te drukken, zoals informatie over de lading enz. Deze extra gegevens kunnen opgegeven worden in Instellingen.. Niet alle schepen hebben een grenslijn gedefinieerd en in dergelijke gevallen kan deze worden weggelaten.

Voorbeelden van de uitvoer zijn te vinden in Voorbeelden van uitvoer.

Beschikbare instellingen:

Intacte stabiliteit

Output settings intact stability.

Indien men een voorpagina wilt toevoegen, kan de inhoud van deze voorpagina opgegeven worden in Instellingen.. Afstanden tot grenslijn zullen niet voor alle schepen van toepassing zijn.

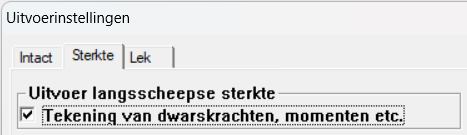

Sterkte

Output settings strength.

Lek

Output settings damage stability.

Voorbeelden van uitvoer

Nog te aanmaken

Intacte stabiliteit

Nog te aanmaken

Langsscheepse sterkte

Nog te aanmaken

Lekstabiliteit

Nog te aanmaken

Lekstabiliteit (samenvatting)

Nog te aanmaken

Lekstabiliteit (samenvatting DNV)

Nog te aanmaken

De specifieke modules voor de behandeling van verschillende soorten lading worden in detail besproken in Beladingshulpmiddelen
